راهنمای انتخاب سطح مقطع سیم برق بر اساس مصرف
انتخاب صحیح سطح مقطع سیم برق یکی از مهمترین عوامل در ایمنی، عملکرد و طول عمر سیستم برقکشی ساختمان و تجهیزات الکتریکی است. اگر سیمی با سطح مقطع نامناسب انتخاب شود، ممکن است بیش از حد گرم شود، افت ولتاژ ایجاد کند یا حتی خطر آتشسوزی به وجود آورد. بسیاری از مشکلاتی که در سیستمهای برق مشاهده میشود، ناشی از انتخاب اشتباه سایز سیم است. بنابراین آشنایی با نحوه انتخاب سطح مقطع سیم بر اساس میزان مصرف و نوع کاربرد، به شما کمک میکند تا یک سیستم برقکشی ایمن، استاندارد و کارآمد داشته باشید.
در این راهنما، بهصورت کامل بررسی میکنیم که سطح مقطع سیم چیست، چه عواملی در انتخاب آن تأثیر دارند و چگونه میتوان سایز مناسب سیم برق را برای مصارف مختلف تعیین کرد.
سطح مقطع سیم برق چیست؟

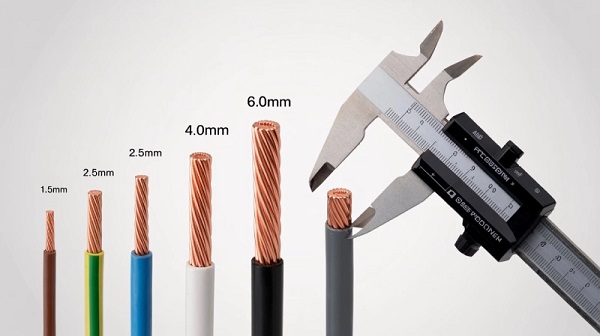

سطح مقطع سیم و کابل برق به ضخامت هادی فلزی داخل سیم گفته میشود که معمولاً از مس یا آلومینیوم ساخته شده است. این مقدار با واحد میلیمتر مربع (mm²) اندازهگیری میشود و نشان میدهد سیم چه میزان جریان الکتریکی را میتواند بهصورت ایمن عبور دهد.
هرچه سطح مقطع سیم بزرگتر باشد:
توان عبور جریان بیشتر میشود
سیم کمتر گرم میشود
افت ولتاژ کاهش مییابد
ایمنی افزایش مییابد
چرا انتخاب سطح مقطع مناسب اهمیت دارد؟
انتخاب نادرست سایز سیم میتواند مشکلات جدی ایجاد کند:
داغ شدن بیش از حد سیم
کاهش عمر تجهیزات برقی
افت ولتاژ و کاهش عملکرد دستگاهها
خطر اتصال کوتاه و آتشسوزی
افزایش مصرف انرژی
به همین دلیل انتخاب سطح مقطع استاندارد یکی از اصول مهم در برقکشی ایمن است.
عوامل مؤثر در انتخاب سطح مقطع سیم
برای تعیین سایز مناسب سیم برق باید چند عامل مهم را در نظر بگیرید:
میزان جریان مصرفی
مهمترین عامل در انتخاب سیم، مقدار جریانی است که از آن عبور میکند. هر وسیله برقی دارای توان مصرفی مشخصی است که میتوان با استفاده از آن جریان مورد نیاز را محاسبه کرد.
فرمول محاسبه جریان:
جریان (آمپر) = ولتاژ (ولت) ÷ توان (وات)
در برق شهری ایران که ولتاژ حدود ۲۲۰ ولت است، یک وسیله ۲۲۰۰ وات تقریباً ۱۰ آمپر جریان مصرف میکند.
طول مسیر سیمکشی
هرچه طول سیم بیشتر باشد، افت ولتاژ افزایش مییابد. در مسیرهای طولانی باید از سیم با سطح مقطع بزرگتر استفاده شود.
جنس هادی سیم
سیمهای مسی رسانایی بالاتری نسبت به آلومینیوم دارند. بنابراین در صورت استفاده از سیم آلومینیومی باید سطح مقطع بزرگتری انتخاب شود.
شرایط محیطی
دمای محیط، رطوبت، قرارگیری در لوله یا زیر گچ و مجاورت با سایر سیمها میتواند بر ظرفیت عبور جریان تأثیر بگذارد.
نوع مصرف (خانگی یا صنعتی)
مصارف صنعتی معمولاً جریان بالاتری دارند و نیازمند سیمهای با سطح مقطع بزرگتر هستند.
جدول رایج انتخاب سطح مقطع سیم برق
در ادامه، مقادیر متداول برای سیمهای مسی در برقکشی ساختمان آورده شده است:
سیم 1.5 میلیمتر
مناسب برای روشنایی و سیستمهای نورپردازی
سیم 2.5 میلیمتر
مناسب برای پریزهای برق و لوازم خانگی
سیم 4 میلیمتر
مناسب برای کولرهای گازی کوچک و مصرفکنندههای پرقدرت
سیم 6 میلیمتر
مناسب برای اجاق برقی، کولر گازی بزرگ و تجهیزات پرمصرف
سیم 10 میلیمتر و بالاتر
مناسب برای تابلو برق و ورودی اصلی ساختمان
این مقادیر ممکن است بسته به شرایط نصب و استانداردهای اجرایی تغییر کنند.
انتخاب سطح مقطع سیم برای وسایل پرمصرف
در هنگام سیمکشی باید مصرفکنندههای پرقدرت را بهصورت جداگانه بررسی کنید:
کولر گازی → معمولاً سیم 4 یا 6 میلیمتر
ماشین لباسشویی → سیم 2.5 میلیمتر
مایکروویو و اجاق برقی → سیم 4 میلیمتر
آبگرمکن برقی → سیم 4 یا 6 میلیمتر
استفاده از سیم مناسب باعث جلوگیری از افت عملکرد و افزایش ایمنی میشود.
تفاوت سطح مقطع سیم در سیم افشان و کابل افشان
سیم افشان به دلیل انعطاف بالا در سیمکشی داخلی ساختمان استفاده میشود، در حالی که کابل افشان برای انتقال جریان در مسیرهای طولانی یا تجهیزات برقی کاربرد دارد. انتخاب سطح مقطع در هر دو نوع بر اساس جریان مصرفی انجام میشود.
همچنین در مصارف سبک روشنایی و اتصالات خانگی، از سیم نایلون استفاده میشود که معمولاً در سطح مقطعهای پایین عرضه میگردد.
افت ولتاژ چیست و چگونه بر انتخاب سیم تأثیر میگذارد؟
افت ولتاژ به کاهش ولتاژ در طول مسیر سیم گفته میشود. اگر سیم نازک باشد یا طول مسیر زیاد باشد، ولتاژ کمتری به دستگاه میرسد و عملکرد آن کاهش مییابد.
برای جلوگیری از افت ولتاژ:
از سطح مقطع مناسب استفاده کنید
مسیر سیمکشی را کوتاه نگه دارید
از سیمهای استاندارد و باکیفیت استفاده کنید
اشتباهات رایج در انتخاب سایز سیم
انتخاب سیم نازک برای کاهش هزینه
استفاده از سیمهای بیکیفیت
عدم توجه به طول مسیر
اتصال چند مصرفکننده پرقدرت به یک مدار
عدم رعایت استانداردهای برقکشی
این اشتباهات میتوانند خطرات جدی به همراه داشته باشند.
نکات ایمنی مهم
همیشه از سیمهای استاندارد استفاده کنید
نصب توسط برقکار متخصص انجام شود
از اتصال بیش از حد وسایل برقی به یک مدار خودداری کنید
در صورت گرم شدن سیم، سریعاً مشکل را بررسی کنید
از فیوز و محافظ جان مناسب استفاده کنید
جمعبندی
انتخاب سطح مقطع مناسب سیم برق نقش حیاتی در ایمنی، عملکرد و بهرهوری سیستم برق دارد. عواملی مانند میزان مصرف، طول مسیر، شرایط محیطی و نوع کاربرد باید در انتخاب سایز سیم در نظر گرفته شوند. استفاده از سیمهای استاندارد با سطح مقطع مناسب، از گرم شدن سیم، افت ولتاژ و خطرات احتمالی جلوگیری میکند.
در سیمکشی ساختمان معمولاً از سیمهای 1.5 میلیمتر برای روشنایی، 2.5 میلیمتر برای پریزها و سایزهای بزرگتر برای تجهیزات پرمصرف استفاده میشود. همچنین بهرهگیری از کابل افشان، سیم افشان و سیم نایلون در جایگاه مناسب، باعث افزایش ایمنی و کارایی سیستم برق خواهد شد. با رعایت این اصول، میتوانید یک سیستم برقکشی مطمئن، استاندارد و ایمن داشته باشید که سالها بدون مشکل کار کند.
